Sauglanzen mit Schwimmerschalter für Kanister, Fass und IBC
Binsack entwickelt und fertigt Sauglanzen mit integrierter Leermeldung für Dosier- und Förderanlagen. Behälteranschluss, Eintauchtiefe, Medienführung, Schaltpunkte sowie Kabel und Stecker werden passend zur Serienanwendung ausgelegt. Kundenspezifische Sauglanzen prüfen wir in der Regel ab 10 Stück.
Anwendung prüfen lassenSauglanzen für Dosier- und Förderanlagen
Eine Sauglanze verbindet die Medienentnahme aus Kanistern, Fässern, Tanks oder IBC-Containern mit der Zuführung zur Dosier- oder Förderanlage.
Für die technische Auswahl sind vor allem Behältergeometrie, Medium, Eintauchtiefe, gewünschte Restmenge, Medienanschluss, Schaltpunkte und elektrische Schnittstelle entscheidend. Binsack prüft zunächst, welche bestehende Produktplattform geeignet ist und welche Merkmale für Ihre Serienanwendung angepasst werden müssen.
- Medienentnahme und Füllstandsüberwachung in einer Baugruppe
- für Kanister, Fässer, Tanks und IBC-Behälter
- ein oder mehrere definierte Schaltpunkte
- PP- und PE-Ausführungen je nach Produktplattform und Medium
- variable Längen, Behälter-, Schlauch- und Elektroanschlüsse
- Filter, Rückflussverhinderung sowie mehrere Saug- oder Rücklaufleitungen je nach Ausführung
- Muster und Prototypen nach technischer Prüfung
- kundenspezifische Serienprojekte in der Regel ab 10 Stück
Welche Sauglanze passt zu Ihrer Anwendung?
Sie sind nicht sicher, welche Ausführung geeignet ist?
Senden Sie uns ein Foto, eine Skizze, eine Zeichnung oder die wichtigsten Eckdaten Ihrer Anwendung.
Wir prüfen, welche bestehende Produktplattform technisch und wirtschaftlich sinnvoll ist.
| Ihre Anforderung | Geeignete Produktplattform | Wesentlicher Vorteil |
|---|---|---|
| Kleine Behälteröffnung | SL1065 | Nur 22 mm Durchmesser |
| Variable Eintauchtiefe | SL1170 | Einfache Einstellung über Klemmtechnik |
| DIN-61-Kanister und M8-Anschluss | SL1170/14 | Kanisterdeckel und elektrischer Steckanschluss integriert |
| Zwei oder drei Schaltpunkte | SL1202 | Mehrere Füllstände und großer Mediendurchlass |
| Mehrere Saug- oder Rücklaufleitungen | SL1212 | Bis zu vier voneinander unabhängige Leitungen |
| Möglichst geringe Restmenge | SL1214 | Leermeldung bei etwa 17 mm Füllhöhe |
| Unterschiedliche Schlauchanschlüsse | SL1149 | Umfassend konfigurierbare Anschlussausführung |
| Einfache verstellbare PP-Sauglanze | SL1100 | Kompakte Basisausführung mit Schlauchstutzen |
Sauglanzen im Überblick
Weitere Konfigurationen oder Anpassungen auf Anfrage.
- geeignet für viele Behälteröffnungen
- verschiedene Längen verfügbar
- Eintauchtiefe frei einstellbar
- elektr. Anschluss über M8x1 Stecker
- hohe Saugrate
- sehr gute chem. Beständigkeit
- sehr gute chem. Beständigkeit
- in verschiedenen Längen verfügbar
- Eintauchtiefe frei einstellbar
- in verschiedenen Längen verfügbar
- benötigte Behälteröffnung nur 22 mm
- mit Schlauchanschluss
- mit Schlauchstutzen
- verschiedene Längen möglich
- verschiedene Anschlüsse für Ihren Saugschlauch
- in verschiedenen Längen verfügbar

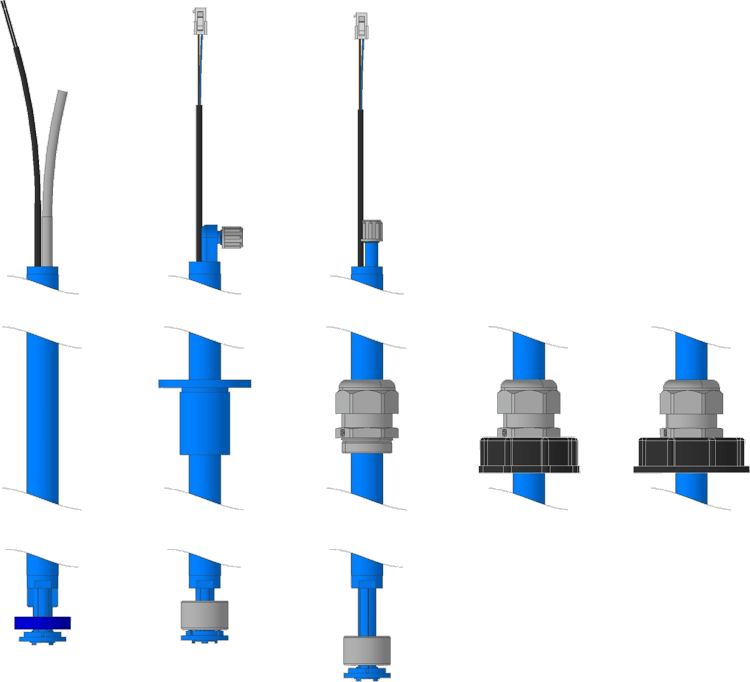

Bestehende Produktplattform wählen, konfigurieren oder als OEM-Lösung anpassen
Nicht jede Anwendung erfordert eine Neuentwicklung. Wir prüfen zuerst, ob eine vorhandene Sauglanzenplattform direkt eingesetzt oder wirtschaftlich an Behälter, Medium und Schnittstellen angepasst werden kann.
2. Produktplattform konfigurieren
Länge, Schaltpunkte, Behälteranschluss, Medienanschluss, Kabel und Stecker werden innerhalb der Möglichkeiten der Produktplattform an Ihre Anwendung angepasst.
Geeignet, wenn:
Wenn eine bestehende Plattform nicht ausreicht, entwickeln wir auf Basis unserer Komponenten und Fertigungsmöglichkeiten eine projektspezifische Serienausführung.
Geeignet, wenn:
Diese Merkmale können angepasst werden
| Bereich | Mögliche Ausführungen |
|---|---|
| Gesamt- und Eintauchtiefe | Feste oder verstellbare Länge, abhängig von der Produktplattform bis 2.000 mm |
| Behälteranschluss | Klemmtechnik, Steckmontage, DIN-51-, DIN-61- oder DIN-71-Kanisterdeckel, kundenspezifische Aufnahme |
| Werkstoff | PP oder PE, abhängig von Medium und Konstruktion |
| Medienanschluss | Schlauchstutzen, Schlauchverschraubung, integrierte Saugleitung |
| Anzahl der Leitungen | Eine bis vier Saug- oder Rücklaufleitungen |
| Niveauüberwachung | Leermeldung, Vorleer- und Leermeldung oder mehrere definierte Schaltpunkte |
| Elektrische Auslegung | Schaltfunktion und zulässige elektrische Belastung abhängig von Produktplattform und Eingangsschaltung |
| Elektrischer Anschluss | Freies Kabel, kundenspezifische Kabellänge, M8-, M12- oder andere Steckverbinder |
| Entnahmeschutz | Filter beziehungsweise Grobsieb |
| Rückflussverhinderung | Je nach Ausführung integrierbar |
| Kennzeichnung | Kundenspezifische Artikelkennzeichnung und Anschlussbelegung möglich |
| Dokumentation | Technische Zeichnung, Prüfmerkmale und projektspezifische Unterlagen nach Vereinbarung |
Auf Grundlage dieser Angaben prüfen wir, welche Produktplattform und Werkstoffausführung für die Anwendung geeignet ist.
Die Füllstandsüberwachung wird passend zur vorgesehenen Steuerung ausgelegt. Entscheidend sind Anzahl und Position der Schaltpunkte sowie die elektrische Schnittstelle der Anwendung.
Typische Anwendungen und Branchen
Reinigungs- und Hygienetechnik
Medienentnahme aus Kanistern und Fässern mit Füllstandsmeldung für Behälterwechsel oder Anlagensteuerung.
Wasser- und Umwelttechnik
Medienzuführung in Dosier- und Aufbereitungsanlagen.
Maschinen- und Gerätebau
Versorgung von Maschinen und Geräten mit Betriebs- oder Prozessmedien.
Dosier- und Fördertechnik
Verbindung zwischen Vorratsbehälter und Pumpe, optional mit mehreren Schaltpunkten sowie mehreren Saug- oder Rücklaufleitungen.
Warum Sauglanze und Füllstandsschalter kombinieren?
Eine integrierte Sauglanze reduziert die Zahl separater Komponenten im Behälter. Medienentnahme und Grenzstandüberwachung werden in einer gemeinsamen Baugruppe zusammengeführt.
Weitere Informationen zur Füllstandsmeldung: Sauglanze mit Leermeldung.
Warum Binsack Reedtechnik für Sauglanzen?
Wir prüfen zuerst, ob eine bestehende Sauglanze verwendet oder wirtschaftlich angepasst werden kann. So bleibt der Entwicklungsaufwand auf die tatsächlich erforderlichen Änderungen begrenzt.
Entwicklung und Fertigung in Mühlheim am Main
Konstruktion, Kunststoffverarbeitung, Kabelkonfektion, mechanische Bearbeitung, Montage und Prüfung werden eng aufeinander abgestimmt.
Muster vor der Serienfreigabe
Bei Bedarf können Muster oder Prototypen zur Prüfung von Bauraum, Montage, Schaltpunkten, Medienanschluss und elektrischer Schnittstelle eingesetzt werden.
Reproduzierbare Serienausführung
Nach der technischen Freigabe werden die vereinbarten Produktmerkmale für die wiederkehrende Fertigung festgelegt.
Erfahrung mit Reed-Sensorik
Binsack entwickelt und fertigt seit 1993 Sensorlösungen in Mühlheim am Main. Mehr als 17,9 Millionen Sensoren sind weltweit im Einsatz.
Serienprojekte ab überschaubaren Mengen
Kundenspezifische Sauglanzen werden in der Regel bereits für Serienprojekte ab 10 Stück geprüft. Die tatsächliche Mindestmenge richtet sich nach Anpassungs-, Werkzeug- und Prüfaufwand.
So wird aus Ihrer Anwendung eine Serienlösung
1. Eckdaten erfassen
Sie senden Behälterdaten, Medium, Temperatur, Einbausituation, Medienanschluss, Schaltpunkte, elektrische Schnittstelle und geplante Stückzahlen.
2. Produktplattform auswählen
Wir prüfen, welche bestehende Sauglanze technisch und wirtschaftlich am besten geeignet ist.
3. Ausführung festlegen
Abmessungen, Werkstoffe, Anschlüsse, Medienführung, Schaltpunkte sowie Kabel und Stecker werden projektspezifisch definiert.
4. Muster und Freigabe
Bei Bedarf wird die Ausführung im realen System geprüft und anschließend technisch freigegeben.
5. Serienfertigung
Die freigegebene Sauglanze wird entsprechend der vereinbarten technischen Ausführung und Lieferplanung gefertigt.
Beispiel-Anwendung:
Sauglanze zum Dosieren von Chemikalien, Reinigern und Prozessmedien
Eine Sauglanze zum Dosieren verbindet die Medienentnahme aus Vorratsbehältern mit der Zuführung zur Dosierpumpe. Je nach Anwendung können Schwimmerschalter, Filter, Rückflussverhinderung, Deckeladapter und kundenspezifische Anschlüsse integriert werden.
Sinkt der Flüssigkeitsstand, bewegt sich der Schwimmer entlang des Saugrohrs und betätigt den Reedkontakt. Das Schaltsignal kann von der angeschlossenen Steuerung beispielsweise für folgende Funktionen verwendet werden:
Die Kombination mehrerer Funktionen in einer Baugruppe spart Bauraum und kann den Montageaufwand reduzieren.
Technische Daten für Ihre Sauglanzen-Anfrage
Welche Angaben benötigen wir?
- Behältertyp, Behälterhöhe, Öffnung und Deckelgewinde
- Medium, Konzentration sowie minimale und maximale Temperatur
- gewünschte Gesamt- oder Eintauchtiefe und verfügbarer Bauraum
- Medienanschluss und Schlauchabmessung
- Position und Anzahl der Schaltpunkte
- gewünschte Schaltfunktion und elektrische Schnittstelle
- Kabellänge und Steckverbinder
- geplante Muster-, Jahres- und Gesamtmenge
Technische Anfrage
Senden Sie uns Ihre Anforderungen, eine Zeichnung, ein Foto oder die wichtigsten Eckdaten.
Wir prüfen, ob eine Standardlösung ausreicht oder eine kundenspezifische Ausführung sinnvoll ist.
Kein Problem. Wir klären gemeinsam welche Angaben benötigt werden.
Häufige Fragen zu unseren Sauglanzen
Was ist eine Sauglanze?
Eine Sauglanze entnimmt Flüssigkeiten aus Kanistern, Fässern, Tanks oder IBC-Behältern und führt sie einer Dosier- oder Förderanlage zu. Je nach Ausführung können zusätzlich Füllstandsüberwachung, Filter oder Rückflussverhinderung integriert werden.
Was ist der Vorteil einer Sauglanze mit Schwimmerschalter?
Medienentnahme und Grenzstandüberwachung werden in einer Baugruppe kombiniert. Der Schwimmerschalter erzeugt bei einem definierten Füllstand ein Signal für Warnung, Behälterleeranzeige oder eine geeignete Anlagensteuerung.
Können Vorleer- und Leermeldung kombiniert werden?
Ja. Je nach Produktplattform können zwei oder mehrere definierte Schaltpunkte integriert werden.
Sind mehrere Saug- oder Rücklaufleitungen möglich?
Ja. Die Produktplattform SL1212 kann mit bis zu vier voneinander unabhängigen Saug- oder Rücklaufleitungen ausgeführt werden.
Welche Sauglanze ermöglicht eine besonders geringe Restmenge?
Die SL1214 besitzt einen niedrigen Schaltpunkt von etwa 17 mm über dem Behälterboden. Die verbleibende Restmenge hängt zusätzlich von Behältergeometrie und Einbausituation ab.
Welche Ausführung eignet sich für kleine Behälteröffnungen?
Die SL1065 besitzt einen Außendurchmesser von 22 mm und ist für kleine Behälteröffnungen und enge Einbauverhältnisse ausgelegt.
Welche Werkstoffe sind verfügbar?
Je nach Produktplattform stehen PP- oder PE-Ausführungen zur Verfügung. Die Eignung wird anhand des konkreten Mediums und der Betriebsbedingungen geprüft.
Welche Merkmale können kundenspezifisch angepasst werden?
Je nach Produktplattform können unter anderem Länge, Behälteranschluss, Medienanschluss, Schaltpunkte, Kabel, Steckverbinder, Filter und Rückflussverhinderung angepasst werden.
Welche Mindestmenge gilt und sind Muster möglich?
Kundenspezifische Sauglanzen werden in der Regel für Serienprojekte ab 10 Stück geprüft. Muster oder Prototypen sind nach technischer und wirtschaftlicher Prüfung möglich.
Welche Angaben benötigt Binsack für die technische Auslegung?
Benötigt werden möglichst Angaben zu Behälter und Einbauraum, Medium und Temperatur, Eintauchtiefe, Medienanschluss, Schaltpunkten, elektrischer Schnittstelle, Kabel oder Stecker sowie geplanter Stückzahl.
